Leghe di titanio: classificazione metallurgica e criteri di selezione
Norme di riferimento: ASTM B348 (barre), ASTM B265 (nastro), ASTM B861 (tubo senza saldatura), ASTM B862 (tubo saldato), specifiche AMS per applicazioni aeronautiche|Applicazione: Attrezzature chimiche, dissalazione dell'acqua di mare, industria aeronautica, impianti medici, attrezzatura marina|Forniamo Spagna, Messico, Colombia, Perù e Cile
1. Basi metallurgiche delle leghe di titanio
Il titanio puro ha una struttura cristallina esagonale compatta (fase alfa) a temperatura ambiente. Al di sopra degli 882 gradi si trasforma in una struttura cubica centrata sul corpo (fase beta). Gli elementi di lega modificano questa temperatura di trasformazione: - Elementi stabilizzanti alfa: alluminio, stagno, aumentano la temperatura di trasformazione beta. ‑ Elementi beta stabilizzanti: vanadio, molibdeno, ferro, cromo, riducono la temperatura di trasformazione beta, consentendo la conservazione della fase beta a temperatura ambiente.
In base alla microstruttura di ricottura a temperatura ambiente, le leghe di titanio sono raggruppate in cinque famiglie principali: titanio commercialmente puro (struttura alfa), leghe alfa, leghe quasi-alfa, leghe alfa-beta e leghe beta metastabili. La proporzione delle fasi definisce le sue proprietà di resistenza, duttilità, scorrimento viscoso, saldabilità e formabilità.
2. Caratteristiche di ciascuna famiglia di leghe
2.1 Titanio commercialmente puro (titanio CP, fase alfa)
Gradi ASTM Gr.1 / Gr.2 / Gr.3 / Gr.4. La sua resistenza è controllata principalmente dal contenuto di ossigeno interstiziale, con un intervallo di resistenza alla trazione compreso tra 290 e 740 MPa. Microstruttura monofase alfa.Generalmente non possono essere induriti mediante trattamento termico; Le sue proprietà dipendono dal contenuto di impurità interstiziali.Eccellente resistenza alla corrosione in acqua di mare e agenti chimici, buona duttilità e saldabilità. Limitazione: moderata resistenza meccanica e ridotte prestazioni di scorrimento termico. Applicazioni: apparecchiature chimiche, scambiatori marini, componenti anticorrosivi.
2.2 Leghe alfa
Principalmente legato con alluminio come elemento stabilizzante alfa. La maggior parte delle leghe alfa non supportano l'indurimento e l'invecchiamento in soluzione; solo le varianti in lega di rame rispondono a questo trattamento. Esempio rappresentativo Gr.6 (Ti‑5Al‑2.5Sn UNS R54520). Microstruttura monofase alfa, buona saldabilità, migliore resistenza all'ossidazione e al creep rispetto al titanio commercialmente puro. Limitazione: resistenza meccanica a temperatura ambiente inferiore a quella delle leghe alfa-beta. Utilizzato in componenti soggetti a temperature medie senza carichi ciclici elevati.
2.3 Leghe quasi alfa
Contengono piccole proporzioni di elementi beta-stabilizzanti, con una matrice di fase alfa dominante. Si distinguono per l'ottima resistenza al creep alle alte temperature, adatte al servizio continuo fino a 550‑600 gradi. Buona saldabilità. Svantaggio: capacità di formatura a freddo limitata. Applicazione: componenti della sezione calda di motori aeronautici.
2.4 Leghe alfa-beta
Contengono contemporaneamente elementi stabilizzanti alfa e beta; microstruttura mista alfa+beta dopo ricottura. Il grado più diffuso è Gr.5 Ti‑6Al‑4V UNS R56400. Intervallo di resistenza alla trazione 620‑1250 MPa. Possono essere sottoposti a trattamento di solubilizzazione per aumentarne ulteriormente la resistenza. Equilibrio favorevole tra resistenza, tenacia alla frattura e proprietà di fatica. Temperatura massima di servizio continuo consigliata 350‑400 gradi.Osservazione critica: durante la saldatura la lega fusa assorbe facilmente ossigeno, azoto e idrogeno, che provocano infragilimento; richiede una protezione completa con argon ad elevata purezza.Applicazioni: strutture aeronautiche, equipaggiamenti navali, componenti ad alta resistenza.
2.5 Leghe beta metastabili
Lega con un elevato contenuto di elementi beta stabilizzanti, ottenendo dopo ricottura una microstruttura completamente beta a temperatura ambiente. Grande capacità di formatura a freddo; Consentono l'indurimento per solubilizzazione fino a valori di resistenza molto elevati; alcuni hanno una resistenza alla corrosione superiore al titanio commercialmente puro. Limitazione: scarse proprietà di creep alle alte temperature, non consigliato per un servizio prolungato a temperature elevate. Applicazioni: pezzi complessi formati a freddo, molle, elementi di fissaggio.
Regola fondamentale per la saldatura del titanio: allo stato fuso e nell'intervallo di alte temperature, il titanio cattura facilmente ossigeno, azoto e idrogeno. Sia il bagno di fusione che la zona interessata dal calore devono essere completamente protetti con argon ad elevata purezza su entrambi i lati. La contaminazione gassosa produce un infragilimento irreversibile del giunto saldato.
3. Sistema normativo per le leghe di titanio

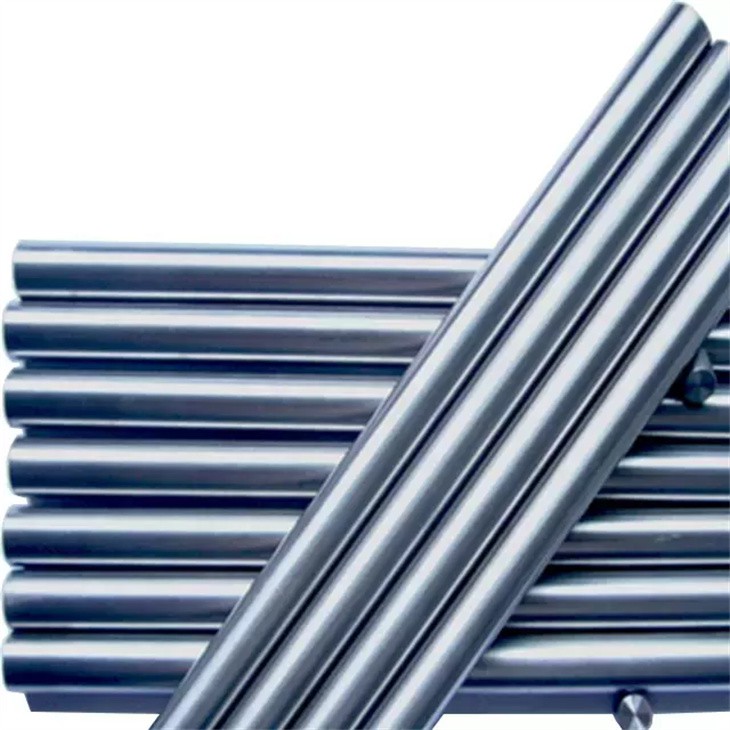

Non esiste un unico standard generale per tutte le leghe di titanio; Le specifiche sono definite in base alla forma del prodotto: - ASTM B348/B348M: barre e lingotti forgiati; ‑ ASTM B265/B265M: lastre, nastri e fogli; - ASTM B861: tubo senza saldatura; - ASTM B862: tubo saldato.
Per il settore aeronautico sono ampiamente utilizzate le specifiche AMS, che impongono requisiti aggiuntivi per il controllo della microstruttura, della fatica e delle impurità.Importante: non effettuare ordini indicando solo "lega di titanio"; deve specificare la forma del prodotto, lo standard ASTM o AMS, il grado UNS e la designazione. Le varianti ASTM industriale, AMS aeronautico e ELI medicale (gap extra basso) non sono intercambiabili senza l'approvazione dell'ingegneria.
4. Modalità di guasto frequenti nei progetti industriali
Specificare nell'ordine solo "lega di titanio" senza grado, UNS o standard; Il fornitore può fornire titanio commercialmente puro anziché lega ad alta resistenza, che genera rotture a causa del carico meccanico.
Saldatura senza protezione argon integrale; L'assorbimento dei gas interstiziali provoca l'infragilimento del giunto saldato.
Utilizzare la lega beta per servizi ad alta temperatura con requisiti di creep termico, a causa della scarsa resistenza al creep.
Confusione dello standard Gr.5 Ti‑6Al‑4V con la variante medica Gr.23 ELI; Il grado standard non soddisfa i limiti di impurità per gli impianti umani.
Affidarsi esclusivamente all'analisi PMI-XRF per un'accettazione completa; Rileva solo i principali elementi di lega, non valuta le impurità interstiziali O/N/H, la microstruttura o le proprietà di fatica.
Sostituire materiale industriale, aeronautico o medico senza l'approvazione scritta dell'ufficio tecnico.
5. Raccomandazioni tecniche complementari
Definire sempre la forma del prodotto, lo standard completo, il grado e la designazione UNS nell'ordine. Distinguere chiaramente i requisiti industriali, aeronautici o medici-ELI, non scambiare varianti senza valutazione ingegneristica.
Negli elementi saldati, definire un requisito di protezione totale con argon ad elevata purezza su entrambi i lati durante la fusione e il raffreddamento della zona termicamente interessata.
Le leghe quasi-alfa sono la scelta preferita per le applicazioni di creep ad alta temperatura; Le leghe beta non sono adatte per un servizio a lungo termine a temperature elevate.
Il rapporto MTC completo deve includere l'analisi delle impurità interstiziali di ossigeno-azoto-idrogeno; Il PMI-XRF serve solo come controllo ausiliario.
6. Rischi dei progetti metallurgici e industriali
Ordine generico "lega di titanio" senza specificare grado, standard e UNS, rischio di sostituzione impropria.
Saldatura senza protezione integrale con argon, infragilimento per assorbimento di gas interstiziali.
Selezionare la lega beta per il servizio creep ad alta temperatura.
Utilizzare lo standard Gr.5 anziché Gr.23 ELI per applicazioni di impianti medici umani.
Credere che l'analisi PMI-XRF esegua un'accettazione completa; non rileva proprietà O/N/H, microstruttura o fatica.
Sostituire materiali industriali, aeronautici e medici senza approvazione tecnica.
7. Lista di controllo degli ordini di acquisto
Specificare la forma del prodotto, lo standard completo (ASTM o AMS), il grado UNS e la designazione; Per le applicazioni mediche, indicare il requisito ELI per spazi estremamente bassi.
Definire lo stato del trattamento termico di consegna (ricottura/invecchiamento della soluzione).
Richiedere MTC completo: analisi chimica comprese impurità interstiziali O‑N‑H, proprietà meccaniche; Per le applicazioni aeronautiche o mediche aggiungere i requisiti di reporting sulla microstruttura.
Per le parti saldate: richiedere una protezione completa con argon ad elevata purezza in tutta l'area di saldatura e raffreddamento.
Ispezione alla reception: esame documentale come requisito prioritario; PMI-XRF solo come controllo supplementare dei principali elementi di lega.
Qualsiasi sostituzione tra gradi industriali, aeronautici o medicali deve avere l'approvazione scritta dell'ufficio tecnico di progetto.
Domande frequenti
D: Tutte le leghe alfa possono essere indurite mediante trattamento di invecchiamento in soluzione?
R: No. La maggior parte delle leghe alfa (compreso il titanio commercialmente puro) non supportano la tempra termica; solo le varianti in lega di rame rispondono a questo trattamento.
D: Le leghe beta hanno buone proprietà alle alte temperature?
R: Hanno un'eccellente capacità di formatura a freddo, ma la loro resistenza allo scorrimento viscoso ad alta temperatura è bassa. Per il servizio continuo a temperature elevate, sono preferite le leghe quasi-alfa.
D: Gr.5 Ti‑6Al‑4V è automaticamente adatto per gli impianti medici?
R: No. Per gli impianti umani, di solito è richiesta la variante Gr.23 ELI con limiti molto rigidi sulle impurità interstiziali O-N-H; Lo standard Gr.5 non soddisfa questi requisiti.
D: Qual è il requisito essenziale per la saldatura del titanio?
R: Il titanio allo stato caldo e fuso assorbe ossigeno, azoto e idrogeno, generando infragilimento irreversibile. Una protezione completa con argon ad elevata purezza è obbligatoria sia sul lato superiore che su quello posteriore del giunto.
D: L'analisi PMI-XRF accetta pienamente le leghe di titanio?
R: Controllare solo i principali elementi della lega. Non rileva impurità interstiziali O‑N‑H, microstruttura o proprietà di fatica. L'accettazione finale si basa sul rapporto MTC completo.
D: Gli standard ASTM coprono tutti i requisiti per le applicazioni aeronautiche?
R: No. Per il settore aeronautico vengono spesso utilizzate specifiche AMS che aggiungono ulteriori requisiti di microstruttura e fatica; non dovrebbero essere sostituiti dagli standard industriali ASTM senza approvazione.
